簡述

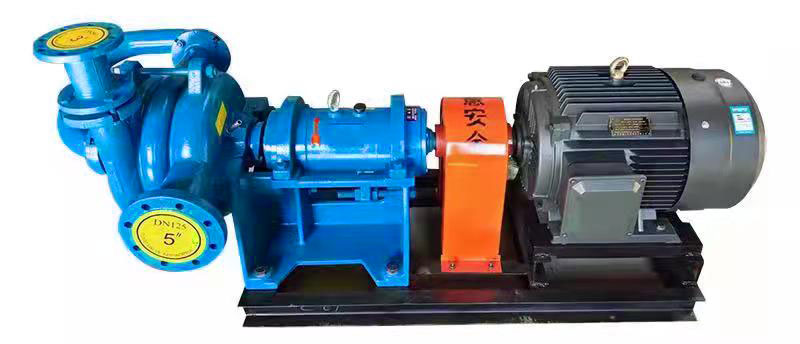

ZJE-II是一種性能特殊的雜質泵。近年來，被業內人士稱之為“壓濾機入料泵”。該泵由后側吸入漿液，簡單的填料密封無泄漏，更重要的是其流量、揚程曲線很陡，非常適合一些特殊的工況。

特點

1、水力設計、結構設計先進新穎，效率高、抗磨蝕、運行平穩可靠;

2、前期入料流量大、壓力低;

3、后期壓榨流量小，壓力高;

4、軸密封簡單可靠，不注水，不用機械密封，無泄漏;

5、壓濾入料不用變頻調速，輸送濃度高。

選用

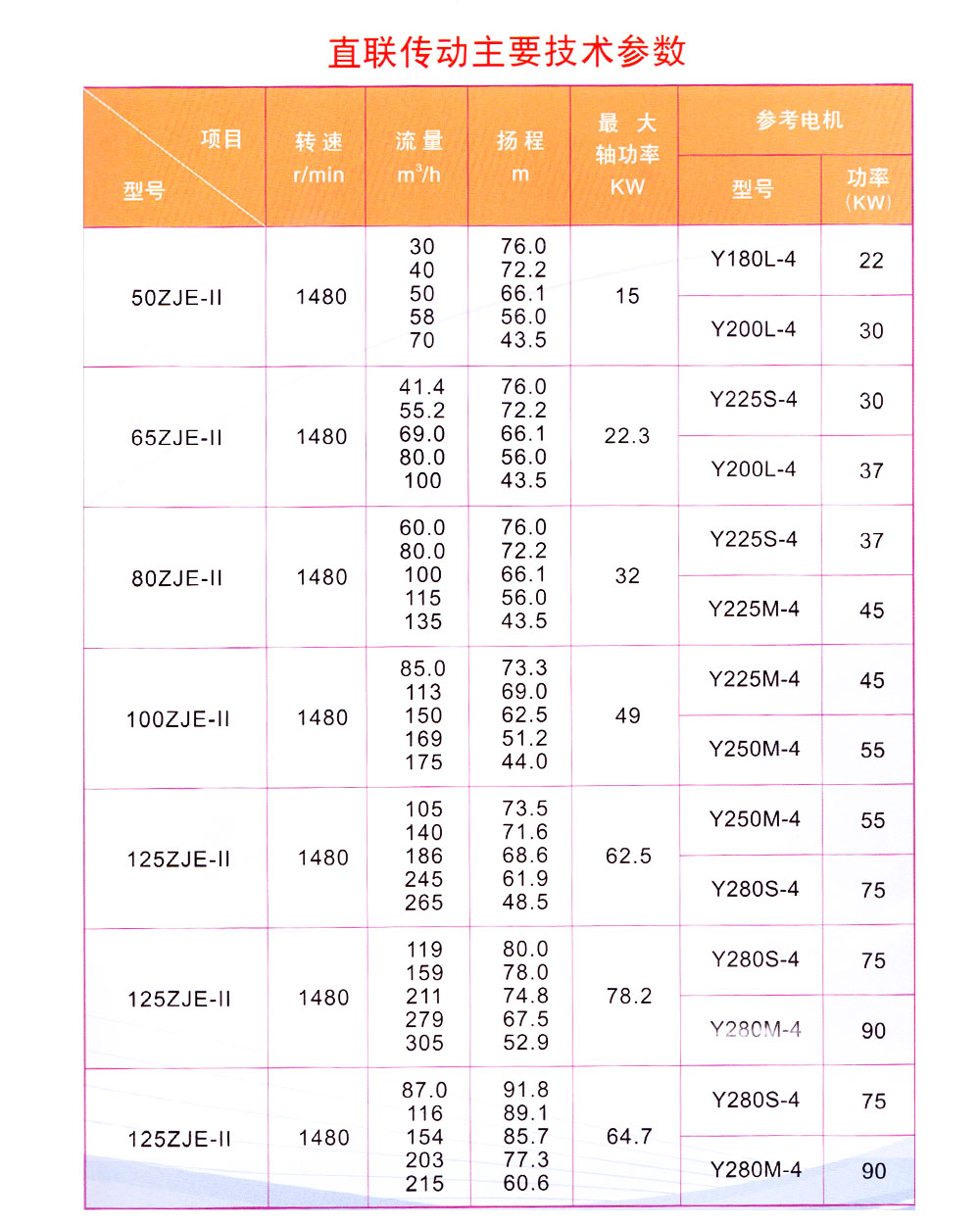

本資料所列主要技術參數為泵在1480r/min時的數據，對于要求壓力低的工況，可適當切割葉輪或降低泵轉數來解決，還可以選用我廠生產的ZJ系列渣漿泵，ZJ型泵的機械密封與ZJE-11泵一樣“無泄漏”。本資料只提供幾個直聯傳動的基礎尺寸。因地形限制或改變泵轉數需要皮帶傳動的基礎尺寸，由現場提供具體數據另行設計。皮帶傳動方式一般有尾架式、平行式、背托式傳動。本泵為壓入式吸入泵，吸程小，建議入料液面高于泵的中心高。進出口管道直徑一般與泵的進出口徑相同或稍大，因此液體濃度大多較高，故泵進口管路不宜過長，以免影響吸料。
